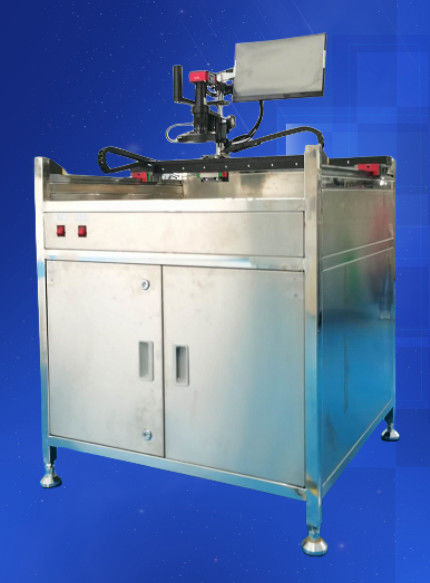

पोशाक विरोधी पीसीबी निरीक्षण मशीन स्टेंसिल के लिए मल्टीस्केन स्वचालित

एसएमटी स्वचालित स्टेंसिल निरीक्षण मशीन स्टेंसिल सफाई और निरीक्षण मशीन सीसीडी स्टेंसिल निरीक्षण मशीनTW-6200

विशिष्टताः

TW-6200 स्टेंसिल निरीक्षण मेज एक किफायती स्टेंसिल निरीक्षण उपकरण है, जो उच्च परिभाषा वाले औद्योगिक कैमरे से लैस है, जो विमान छाया रहित प्रकाश स्रोत प्रणाली के साथ संयुक्त है,पहचान के लिए मॉनिटर पर वास्तविक समय में शूट छवि का प्रसारण, निरीक्षण की कठिनाई को कम करना, निरीक्षण की सटीकता और दक्षता में सुधार करना।

पता लगाने की सीमाः

अधिकतम पहचान सीमा 750 मिमी * 750 मिमी

व्यापकता:

इस्पात जाल, तार जाल और पीसीबीए बोर्ड के परीक्षण के लिए उपयुक्त

संचालित करने में आसानः

मैनुअल वास्तविक समय का पता लगाने, सरल और सुविधाजनक

मशीन की संरचनाः

औद्योगिक कैमरा और वास्तविक समय प्रदर्शन स्क्रीन

उपकरण का एक महत्वपूर्ण घटक, एक इमेजिंग के लिए जिम्मेदार है और दूसरा वास्तविक समय छवि प्रदर्शन के लिए जिम्मेदार है

प्रकाश स्रोत प्रणालीः

शीर्ष परिपत्र प्रकाश स्रोत और नीचे छाया रहित प्रकाश स्रोत का संयोजन पता लगाने के परिणामों की स्पष्ट प्रदर्शन सुनिश्चित करता है

संरचनात्मक घटक:

1उच्च परिशुद्धता गाइड रेल और स्लाइडर घटक आसान और चिकनी संचालन के लिए;

2. दर्पण से गरम ग्लास काउंटरटॉप;

3. स्टेनलेस स्टील फ्रेम, जंग प्रतिरोधी, मजबूत और टिकाऊ;

4संरचनात्मक घटक काले रंग के एनोडाइज्ड हैं, जो समग्र रूप से सुंदर और हल्के हैं।

संचालन के निर्देश:

प्रारंभ के लिए तैयारी

1. पुष्टि करें कि इनपुट वोल्टेज सही है या नहीं

2. पुष्टि करें कि विद्युत बॉक्स में प्लग सुरक्षित है या नहीं

3. पुष्टि करें कि कैमरा और डिस्प्ले स्क्रीन के बीच कनेक्शन सही है

4. प्रारंभ और प्रदर्शन स्क्रीन डिबगिंग

मुख्य पावर स्विच और डिस्प्ले स्क्रीन स्विच चालू करें

5. माउस की स्थापना और उपयोग

6. प्रदर्शन स्क्रीन समायोजन और उपयोग

जब प्रदर्शन स्क्रीन चालू है और माउस कनेक्ट है, दाईं ओर निम्न छवि में दिखाया गया छवि प्रदर्शित करने के लिए राइट क्लिक करें

संचालन चरण:

1. पावर चालू करें और कार्यक्षेत्र के निचले दाहिने भाग पर [पावर] बटन दबाएं

2. परीक्षण के लिए स्टील जाल को क्षैतिज रूप से [ परीक्षण तालिका] पर रखें

3. शीर्ष गोल प्रकाश की चमक और लेंस फोकस समायोजित करें.

4. आर्मरेस्ट को पकड़ो और एक्सवाई अक्ष की दिशा को नियंत्रित करें ताकि लेंस को प्रत्येक स्थिति के साथ संरेखित किया जा सके।

5. मैनुअल निर्णय के लिए वास्तविक समय प्रदर्शन स्क्रीन का निरीक्षण करें

सावधानियांः

1. परीक्षण मंच स्थापित करते समय, स्तर को समायोजित करना और पैर कप को मजबूती से तय करना आवश्यक है

2- गाइड रेल और वर्कबेंच पर मलबे न लगाएं और इसे समय पर बनाए रखें

3गाइड रेल को नियमित रूप से चिकनाई करनी चाहिए।

4मशीन को नियमों के अनुसार ग्राउंड किया जाना चाहिए।

5लेंस और डिस्प्ले स्क्रीन सटीक उपकरण हैं, जिसमें मामूली गति नियंत्रण बल है।

उत्पाद पैरामीटरः
